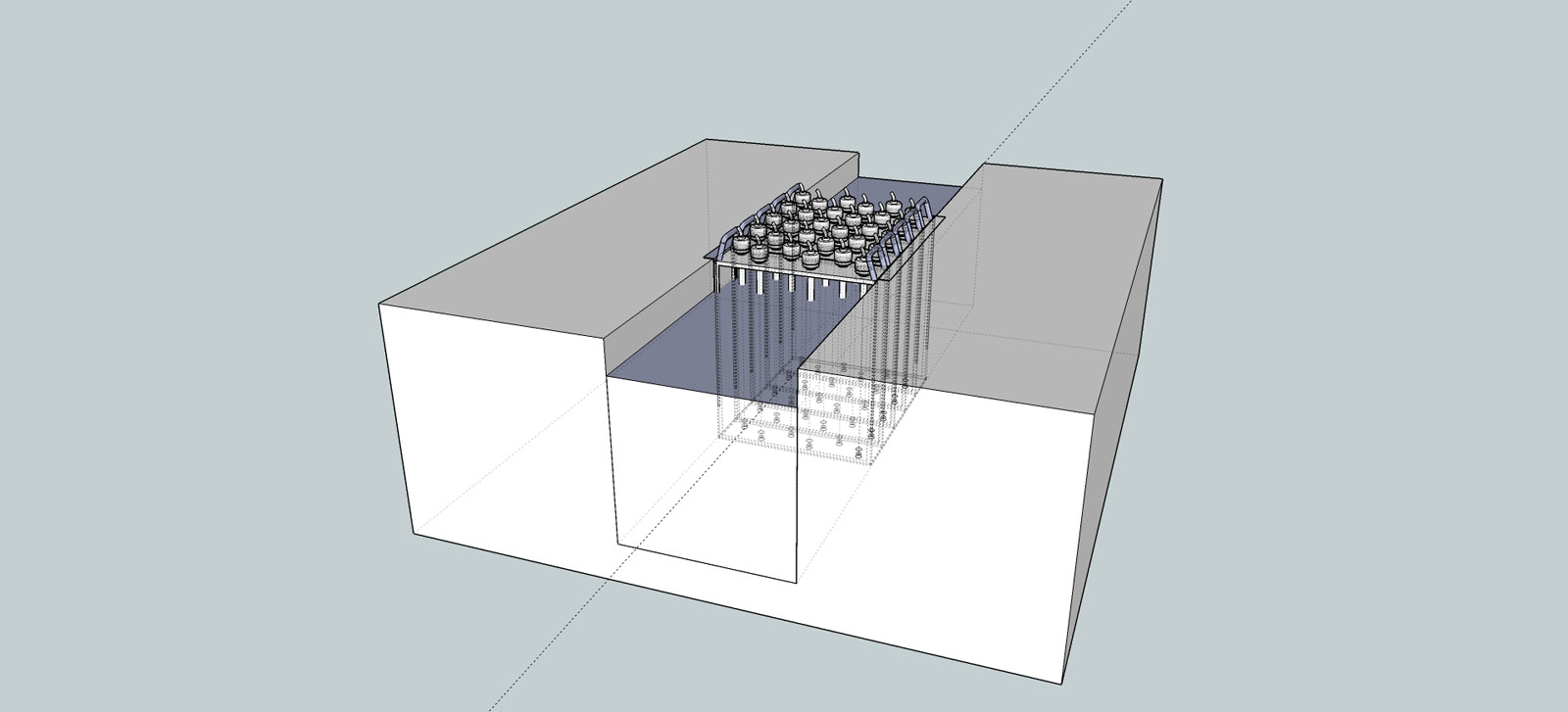

Princip průtočných zařízení je založen na samospádovém proudění vody ve žlabech, kanálech aj. UV reaktor je potřeba přímo umístit právě do takového typu vodního "koridoru".
Servis zařízení lze provádět jednoduše díky principu vyjímatelných kazet, ve kterých jsou UV výbojky umístěny. Tyto kazety se pro potřeby servisního úkonu dají snadno z korpusu UV reaktoru vytáhnout a posléze se kazety zasunout zpět na patřičné místo.
Parametry a požadavky průtočných UV systémů na vodu
| Označení | DESUVA P-UV | |
|---|---|---|
| Typ (dle uložení zářičů) | systém s vertikálním nebo horizontálním uložením UV zářičů | |
| Funkce | eliminace mikrobiologické kontaminace vody | |
| Umístění | umístěno jako poslední technologický krok úpravy vody; | |
| Instalace | instalace do žlabu (šachty) | |
| Průtok (max. okamžitý) | 1 - 600m3/hod (při větších průtocích navrhujeme lineární zapojení více zařízení) | |
| Dávka záření | standardně na úrovni 300 - 1600 J/m2 (vyšší dle požadavku) | |
| Materiál | standardně nerezová ocel 1.4301 (lze přizpůsobit individuálně) | |
| - | Řízení | digitální řídící jednotka nebo analogové signalizační prvky |
| Implementace řízení | do stávajících systémů řízení či samostatně | |
| Startování zářičů | elektronický předřadník se studeným nebo teplým startem (studené pro startování max. jednou za den, teplé pro startování vícekrát za den) | |
| Typ UV výbojky | nízkotlaké, středotlaké, vysokotlaké | |
| Životnost UV výbojky | 8.000 až 16.000 provozních hodin (dle parametrů UV výbojky) | |
| Chlazení UV výbojek | nízkotlaká, středotlaká i vysokotlaká technologie vyžaduje chlazení (standardně přítomností a prouděním média) | |
| Chlazení prostoru rozvodné skříně | rozvodná skříň se osazuje ventilací pro správné chlazení předřadníků | |
| Výkon | determinován parametry dezinfikované vody (standardně 1 až 60 zářičů na UV reaktor) | |
| Příkon | dle množství a typu UV zářičů od 30W do 10kW | |
| Krytí | dle konkrétních parametrů požadavku (standard IP54) | |
| - | Ochrana proti UV záření | okolí a prostor nad tímto UV systémem musí být krytý proti průniku UV světla do prostoru obsluhy |
| Konstrukční řešení vstupu vody | tangenciální vůči ose uložení UV lamp | |
| Konstrukční řešení výstupu vody | tangenciální vůči ose uložení UV lamp | |
| Způsob připojení | dle konkrétního řešení žlabu | |
| Složení | UV reaktor složený z vyjímatelných kazet, kazety osazené UV zářiči; kompletní elektroinstalace s rozvaděčem | |
| Možnosti rozšíření | systém stírání nečistot ochranných skel; senzor intenzity záření včetně zobrazovací technologie | |
| - | Orientace uložení UV systému | horizontálně dle koridoru (šachty, žlabu), do kterého se systém umístí |
| Manipulační/servisní prostor okolo UV reaktoru | pro manipulační/servisní úkony by měl být manipulační prostor v okolí žlabu dostatečný pro vyjímání kazet a zářičů; v případě nesplnění těchto požadavků bude nutné při každém servisním úkonu odpojit kazety od elektroinstalace a přemístit je do místa, kde tento úkon bude možné provést | |
| - | Konstrukce s bezpečnostními prvky | Okolí a prostor nad tímto UV systémem musí být krytý proti průniku UV světla do prostoru obsluhy. |
| Ochranné pomůcky | Nedoporučujeme operovat s UV zářiči mimo UV systém! Se zařízením mohou zacházet jen osoby znalé nebezpečí UV záření. Vyvarujte se prosím kontaktu s UV zářením použitím ochranných pomůcek především pro ochranu očí. |
